組成：由雙酚A型酚醛環(huán)氧樹(shù)脂、新型防銹顏填料、防銹添加劑、混合溶劑等，以多元胺合成物為固化劑配制而成的雙組份涂料。

主要性能：良好的力學(xué)性能，漆膜堅(jiān)韌，良好的耐沖擊性。優(yōu)秀的耐熱性、耐酸性、耐溶劑性和耐化學(xué)品性能。良好的抗?jié)B透性能。可常溫固化，能與各種類(lèi)型底、中間漆和面漆配套使用。

主要用途：環(huán)氧酚醛樹(shù)脂漆適于作為石化廠的貯存容器和加工容器的內(nèi)壁襯里，用于抵御溫度高達(dá)95°C (203° F)的酸性原油和來(lái)自氣體分離器的水的侵蝕。對(duì)于芳香族和脂防族溶劑具有良好的抵抗性；廣泛應(yīng)用于熱力管道、輸油、輸氣、輸水管道、化工儲(chǔ)罐的長(zhǎng)效防護(hù)。

物理參數(shù)：

顏色：鐵紅色、灰色

不揮發(fā)份：≥65%

粘度：≥50S  23℃  涂-4杯

干膜膜厚：40~50μm

理論用量：130~140g/m

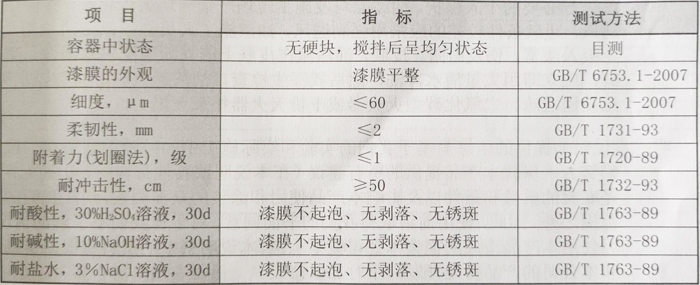

主要技術(shù)指標(biāo)：

施工說(shuō)明：

施涂方法：高壓無(wú)氣噴涂、空氣噴涂、刷涂和滾涂。

混合比例：雙組份主劑A：固化劑B=100：14 (重量比)

熟化時(shí)間：30分鐘

適用期：6小時(shí)(23℃)溫度越高，適用期越短。

稀釋劑：X-7稀釋劑

干燥時(shí)間：

表面處理：去除被涂物表面灰塵、油污等雜質(zhì)；鋼材表面采用噴砂或機(jī)械除銹，除銹等級(jí)：推薦Sa2級(jí)或St3級(jí)。

施工條件：涂裝溫度范圍10℃~35℃，相對(duì)濕度85%以下。雨、雪、風(fēng)沙較大等惡劣天氣，不能露天涂裝。

為提高防腐性能我們強(qiáng)烈建議參照以下涂裝及固化工藝，一般涂4-6道為宜，每道施涂不宜過(guò)厚，以干膜20-25微米為宜，涂裝第一道后靜置30分鐘后，150℃烘烤40分鐘，降至常溫后，再涂刷第二道漆，方法同上。以此類(lèi)推，最后一道漆涂裝后仍須放置30分鐘，再180℃烘烤60分鐘即可完全固化。

后道配套：酚醛環(huán)氧面漆、聚氨酯涂料等

包裝規(guī)格：25kg/組  桶裝

貯存：本品應(yīng)貯存于陰涼干燥、通風(fēng)的室內(nèi)倉(cāng)庫(kù)。

本品貯存期為12個(gè)月。超過(guò)貯存期的產(chǎn)品經(jīng)檢驗(yàn)合格后仍可使用。

安全：在進(jìn)行涂裝作業(yè)時(shí)，必須采取各種預(yù)防措施，以防止意外事故發(fā)生和對(duì)施工人員進(jìn)行必要的個(gè)人保護(hù)。油漆配料及施工現(xiàn)場(chǎng)嚴(yán)禁一切火源存在，并保持良好通風(fēng)，通風(fēng)條件較差的環(huán)境應(yīng)采用強(qiáng)制通風(fēng)。油漆施工人員必須佩戴防護(hù)用具，防止吸入漆霧，傷及眼睛，皮膚。油漆濺在皮膚上應(yīng)立即用肥皂水清洗，濺入眼睛，應(yīng)立即用大量清水沖洗，然后找醫(yī)生檢查。油漆起火時(shí)，切勿用水滅火。應(yīng)使用泡沫、二氧化碳型滅火器或干粉滅火器撲滅火焰。

聲明：本說(shuō)明書(shū)提供的信息是基于我們的實(shí)驗(yàn)和實(shí)際施工中的經(jīng)驗(yàn)積累所得。雖然我們努力確保就本產(chǎn)品提供的所有建議(在本說(shuō)明或其他材料中)正確無(wú)誤，但是底材的質(zhì)量和條件以及影響本產(chǎn)品使用和涂裝的眾多因素，均在我們的控制范圍之外。因此，使用前請(qǐng)取得我們的書(shū)面同意。對(duì)于在我們不了解的情況下，因使用本產(chǎn)品造成的損失本公司概不承擔(dān)。本說(shuō)明書(shū)中的資料將根據(jù)實(shí)踐經(jīng)驗(yàn)和本公司的產(chǎn)品持續(xù)開(kāi)發(fā)，不時(shí)加以修改。

提示：使用前請(qǐng)認(rèn)真閱讀說(shuō)明書(shū)或在專(zhuān)業(yè)人士的指導(dǎo)下使用。
