主要組成：該漆是由環(huán)氧酯樹脂分別與氧化鐵紅、鋅黃等顏料和體質(zhì)顏料研磨，并加入催干劑，以二甲苯、丁醇調(diào)制而成。

主要特性：

1、漆膜堅硬耐久；

2、附著力良好；

3、若與磷化底漆配套使用時，可提高漆膜的耐潮、耐鹽霧和防銹性能。

主要用途：鐵紅、鐵黑環(huán)氧酯底漆適用于涂覆黑色金屬表面，鋅黃環(huán)氧酯底漆適用于涂覆輕金屬表面。它們還適用于沿海地區(qū)和濕熱帶氣候之金屬材料的表面打底。

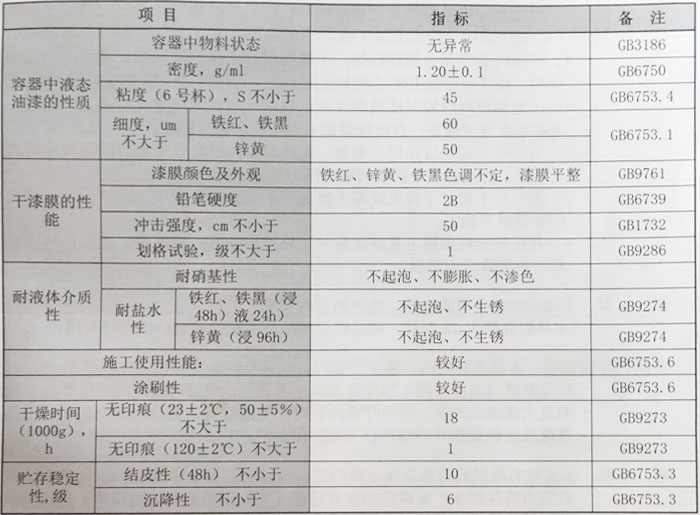

技術(shù)指標：

施工參數(shù)：

涂裝膜厚：干膜：25-35um/道  濕膜：40-60um/道

涂覆率:理論值：14.0平方米/kg(35um)

施工方法：噴涂、刷涂及輥涂

噴涂壓力：0.3-0.6Mpa

稀釋比率：5%-10%

稀釋劑：環(huán)氧稀釋劑

施工溫度：0℃-40℃

實際值：與表面處理、外界環(huán)境、施工方法等多種因素有關(guān)。

干燥時間與重涂間隔：

施工說明：

1、涂漆前，除去金屬表面的銹跡、油垢，再涂一層磷化底漆。

2、施工前必須將該漆攪拌均勻，用二甲苯和丁醇混合溶劑稀釋，噴涂和刷涂均勻施工，漆膜干燥后，用水砂紙打磨，干后再涂刮膩子或涂面漆。

3、用清水沖去鹽份及其它水溶性污物。施工前用高壓空氣吹掃除去灰塵等污物。施工前確認表面清潔干燥。

4、使用時必須充分攪拌均勻，不得有沉淀、色差等現(xiàn)象。使用時一般不加稀釋劑，如氣溫過低出現(xiàn)過稠不便施工時，可酌情加入配套稀釋劑。

5、在涂裝過程時應(yīng)對漆膜厚度進行控制，達到涂裝設(shè)計的要求。涂層厚度及道數(shù)根據(jù)設(shè)計而定，有特殊要求者則按要求進行涂裝。

6、當鋼鐵表面經(jīng)過除銹涂刷等一道涂料后，應(yīng)在規(guī)定涂裝間隔時間內(nèi)再涂后一道漆。 每道涂層見涂裝間隔時間不少于24小時。

7、涂料在下雨，下雪天或霧天情況下不能在露天施工；炎熱天氣，應(yīng)避免在陽光直射下施工。

8、若在該涂料漆膜上重新涂裝時，只須用砂磨一下表面，然后直接涂裝本涂料，不必除去舊漆膜。

貯存：本品應(yīng)貯存于陰涼干燥、通風的室內(nèi)倉庫。

本品貯存期為12個月。超過貯存期的產(chǎn)品經(jīng)檢驗合格后仍可使用。

安全、環(huán)保說明：本品為易燃品，施工時請保持通風良好。采取適當?shù)念A(yù)防措施以避免皮膚及眼睛與油漆接觸。如皮膚為油漆所沾染，應(yīng)及時用肥皂或適當?shù)墓I(yè)潔凈劑及大量清水沖洗。切勿呼吸涂裝時產(chǎn)生的漆霧，請使用適宜的防護用具。棄置廢漆及包裝物時必須符合當?shù)丨h(huán)保條例。

聲明：本說明書提供的信息是基于我們的實驗和實際施工中的經(jīng)驗積累所得。雖然我們努力確保就本產(chǎn)品提供的所有建議(在本說明或其他材料中)正確無誤，但是底材的質(zhì)量和條件以及影響本產(chǎn)品使用和涂裝的眾多因素，均在我們的控制范圍之外。因此，使用前請取得我們的書面同意。對于在我們不了解的情況下，因使用本產(chǎn)品造成的損失本公司概不承擔。本說明書中的資料將根據(jù)實踐經(jīng)驗和本公司的產(chǎn)品持續(xù)開發(fā)，不時加以修改。

提示：使用前請認真閱讀說明書或在專業(yè)人士的指導(dǎo)下使用。
